在 DynamoDB 中监控设备状态更新

此使用案例讨论使用 DynamoDB 来监控 DynamoDB 中的设备状态更新（或设备状态更改）。

应用场景

在 IoT 使用案例（例如智能工厂）中，许多设备需要由操作员监控，它们会定期将其状态或日志发送到监控系统。当设备出现问题时，该设备的状态会从正常更改为警告。根据设备中异常行为的严重程度和类型，日志级别或状态会有所不同。然后，系统会指派一名操作员检查设备，如果需要，操作员可以将问题上报给主管。

此系统的一些典型访问模式包括：

  • 为设备创建日志条目

  • 获取特定设备状态的所有日志，首先显示最新的日志

  • 获取给定操作员在两个日期之间的所有日志

  • 获取向给定主管上报的所有日志

  • 获取向给定主管上报的带有特定设备状态的所有日志

  • 获取特定日期向给定主管上报的带有特定设备状态的所有日志

实体关系图

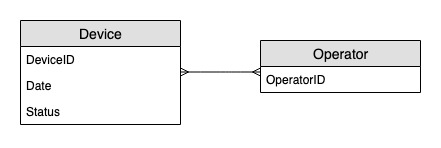

这是我们将用于监控设备状态更新的实体关系图（ERD）。

访问模式

这些是我们将考虑用于监控设备状态更新的访问模式。

  1. createLogEntryForSpecificDevice

  2. getLogsForSpecificDevice

  3. getWarningLogsForSpecificDevice

  4. getLogsForOperatorBetweenTwoDates

  5. getEscalatedLogsForSupervisor

  6. getEscalatedLogsWithSpecificStatusForSupervisor

  7. getEscalatedLogsWithSpecificStatusForSupervisorForDate

架构设计的演变

步骤 1：解决访问模式 1（createLogEntryForSpecificDevice）和 2（getLogsForSpecificDevice）

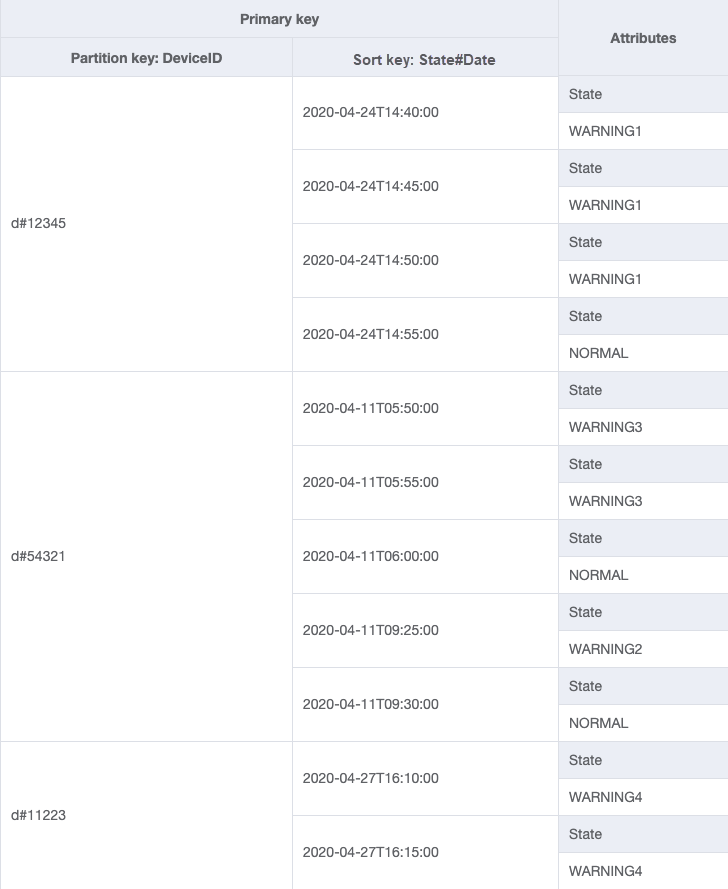

设备跟踪系统的扩展单位将是各个设备。在该系统中，deviceID 唯一地标识设备。这使得 deviceID 成为分区键的出色候选者。每个设备都会定期（比如每五分钟左右）向跟踪系统发送信息。这种排序使日期成为逻辑排序标准，因此成为排序键。本案例中的示例数据如下所示：

要获取特定设备的日志条目，我们可以使用分区键 DeviceID="d#12345" 执行查询操作。

步骤 2：解决访问模式 3（getWarningLogsForSpecificDevice）

由于 State 是一个非键属性，因此，使用当前架构解决访问模式 3 将需要一个筛选表达式。在 DynamoDB 中，筛选表达式是在使用键条件表达式读取数据之后应用的。例如，如果我们要获取 d#12345 的警告日志，那么分区键为 DeviceID="d#12345" 的查询操作将从上表中读取四个项目，然后筛选出一个具有警告状态的项目。这种方法在规模较大时效率不高。如果所排除的项目的比率较低或查询不频繁执行，则筛选表达式可能是一种排除所查询的项目的好方法。但是，对于从表中检索到许多项目并且大多数项目被筛选掉的情况，我们可以继续改进我们的表设计，使其运行效率更高。

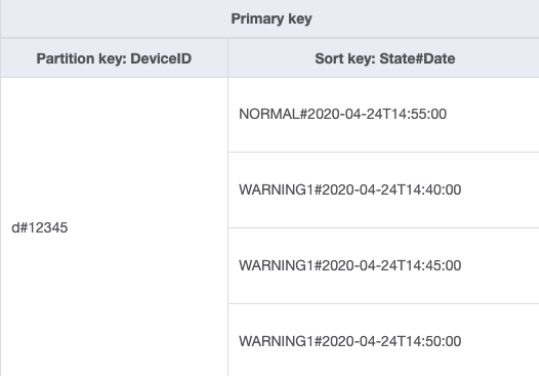

让我们通过使用复合排序键来更改处理这种访问模式的方式。您可以从 DeviceStateLog_3.json 导入示例数据，其中排序键更改为 State#Date。此排序键是属性 State、# 和 Date 的组合。在本例中，# 用作分隔符。数据现在如下所示：

要仅获取设备的警告日志，则使用此架构可以使查询更具针对性。查询的键条件使用分区键 DeviceID="d#12345" 和排序键 State#Date begins_with “WARNING”。此查询将只读取具有警告状态的相关三个项目。

步骤 3：解决访问模式 4（getLogsForOperatorBetweenTwoDates）

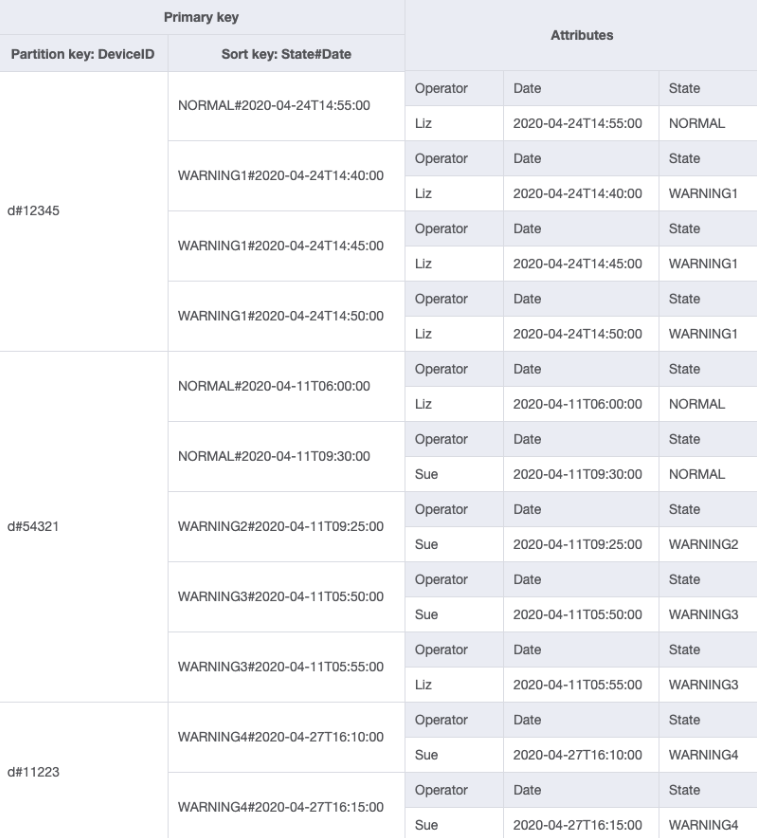

您可以导入 DeviceStateLog_4.json，其中 Operator 属性已添加到带有示例数据的 DeviceStateLog 表中。

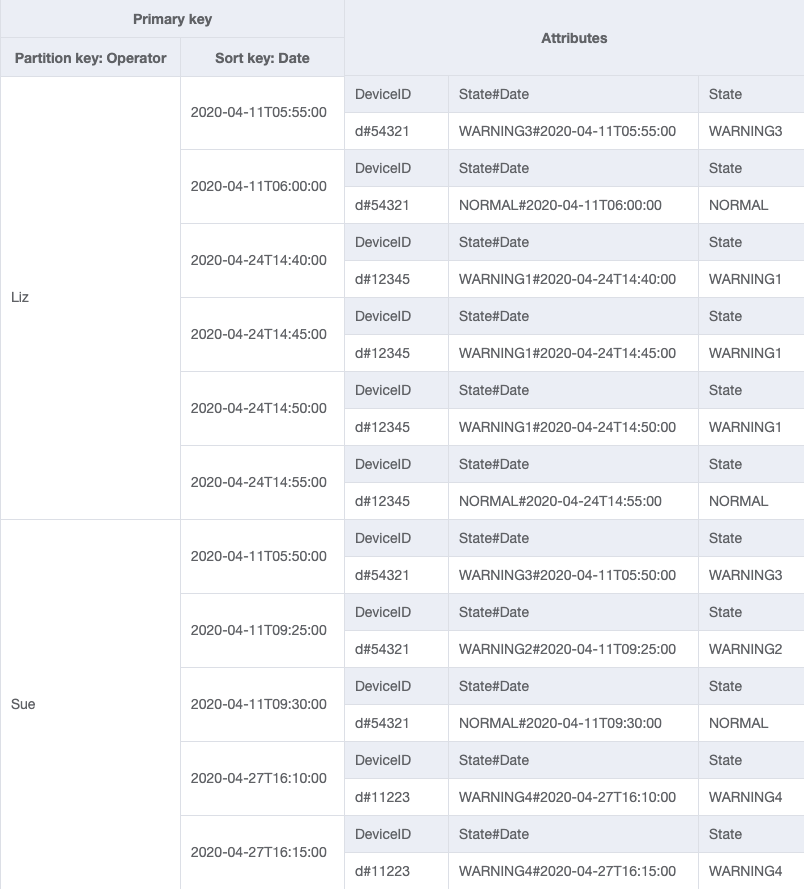

由于 Operator 当前不是分区键，因此无法基于 OperatorID 对该表执行直接键/值查找。我们需要在 OperatorID 上创建一个具有全局二级索引的新项目集合。访问模式需要基于日期的查找，因此 Date 是全局二级索引（GSI）的排序键属性。这就是 GSI 现在的样子：

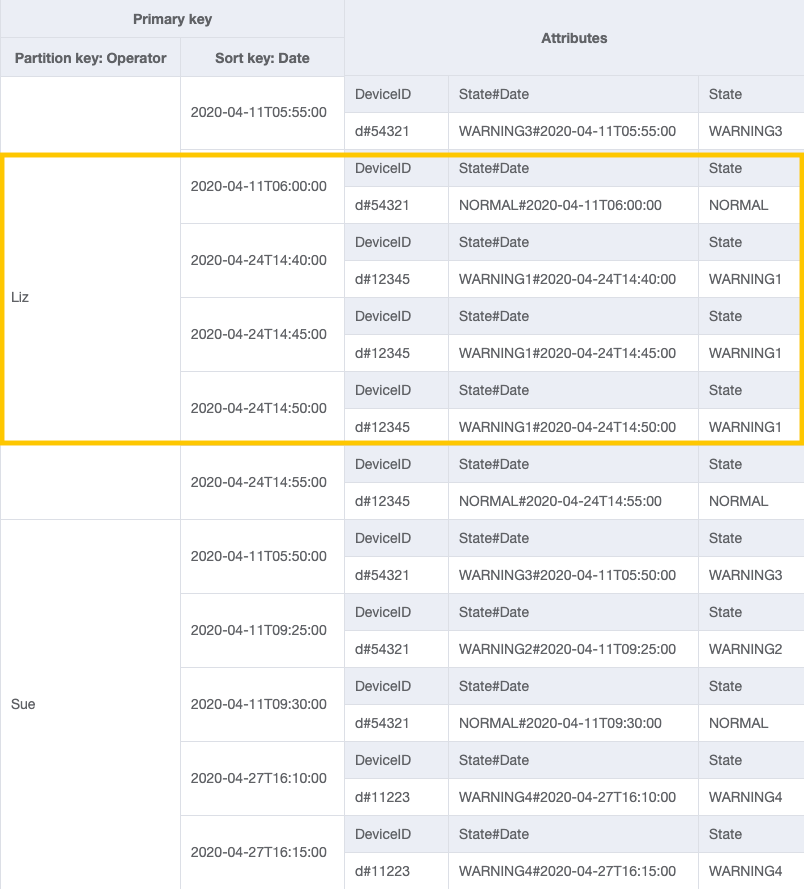

对于访问模式 4（getLogsForOperatorBetweenTwoDates），您可以在 2020-04-11T05:58:00 和 2020-04-24T14:50:00 之间使用分区键 OperatorID=Liz 和排序键 Date 来查询此 GSI。

步骤 4：解决访问模式 5（getEscalatedLogsForSupervisor）、6（getEscalatedLogsWithSpecificStatusForSupervisor）和 7（getEscalatedLogsWithSpecificStatusForSupervisorForDate）

我们将使用稀疏索引来解决这些访问模式。

原定设置情况下，全局二级索引是稀疏索引，因此，只有基表中包含索引的主键属性的项目才会实际出现在索引中。这是排除与正在建模的访问模式无关的项目的另一种方法。

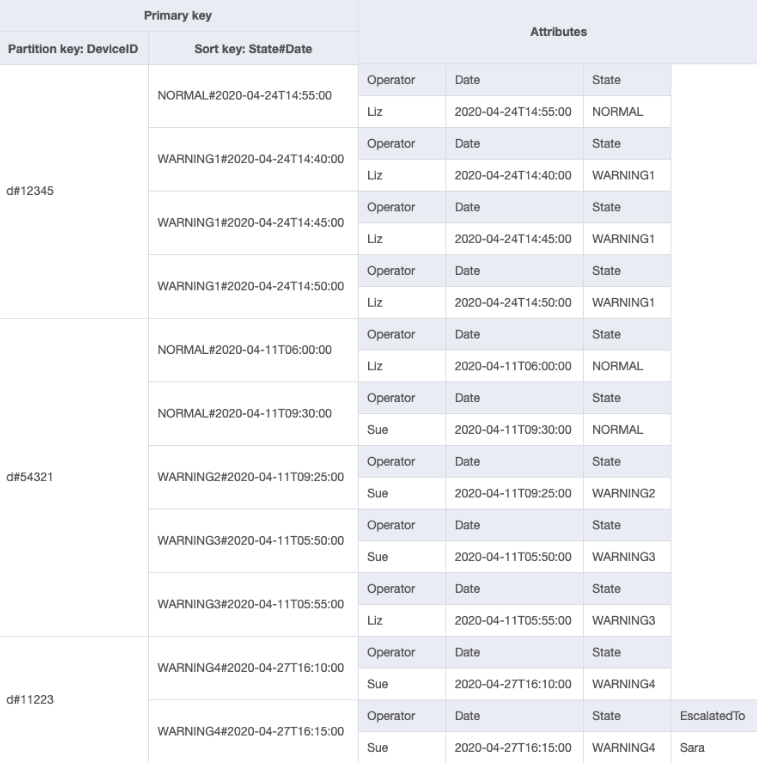

您可以导入 DeviceStateLog_6.json，其中 EscalatedTo 属性已添加到带有示例数据的 DeviceStateLog 表中。如前所述，并非所有日志都会上报给主管。

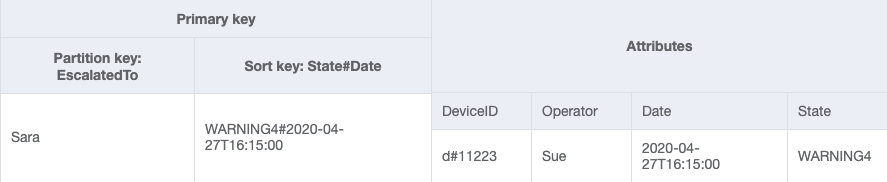

现在可以创建一个新的 GSI，其中 EscalatedTo 是分区键，State#Date 是排序键。请注意，只有同时具有 EscalatedTo 和 State#Date 属性的项目才会出现在索引中。

其余的访问模式汇总如下：

下表总结了所有访问模式以及架构设计如何解决访问模式：

访问模式 基表/GSI/LSI 操作 分区键值 排序键值 其他条件/筛选条件
createLogEntryForSpecificDevice 基表 PutItem DeviceID=deviceId State#Date=state#date
getLogsForSpecificDevice 基表 Query DeviceID=deviceId State#Date begins_with "state1#" ScanIndexForward = False
getWarningLogsForSpecificDevice 基表 Query DeviceID=deviceId State#Date begins_with "WARNING"
getLogsForOperatorBetweenTwoDates GSI-1 查询 Operator=operatorName date1 和 date2 之间的日期
getEscalatedLogsForSupervisor GSI-2 查询 EscalatedTo=supervisorName
getEscalatedLogsWithSpecificStatusForSupervisor GSI-2 查询 EscalatedTo=supervisorName State#Date begins_with "state1#"
getEscalatedLogsWithSpecificStatusForSupervisorForDate GSI-2 查询 EscalatedTo=supervisorName State#Date begins_with "state1#date1"

最终架构

这是最终的架构设计。要以 JSON 文件格式下载此架构设计，请参阅 GitHub 上的 DynamoDB 示例。

基表

GSI-1

GSI-2

在此架构设计中使用 NoSQL Workbench

若要进一步探索和编辑新项目，您可以将此最终架构导入到 NoSQL Workbench，这是一款为 DynamoDB 提供数据建模、数据可视化和查询开发功能的可视化工具。请按照以下步骤开始使用：

  1. 下载 NoSQL Workbench。有关更多信息，请参阅 下载 NoSQL Workbench for DynamoDB。

  2. 下载上面列出的 JSON 架构文件，该文件已经采用 NoSQL Workbench 模型格式。

  3. 将 JSON 架构文件导入到 NoSQL Workbench。有关更多信息，请参阅 导入现有数据模型。

  4. 导入到 NOSQL Workbench 后，您便可编辑数据模型。有关更多信息，请参阅 编辑现有数据模型。

  5. 要将数据模型可视化、添加样本数据或从 CSV 文件导入样本数据，请使用 NoSQL Workbench 的数据可视化工具功能。
