DynamoDB 中的定期付款架构设计

定期付款业务使用场景

这个使用场景讨论了如何使用 DynamoDB 来实现定期付款系统。数据模型具有以下实体：账户、订阅以及收据。我们的使用场景的具体内容包括以下各项：

  • 每个账户可以有多个订阅

  • 当需要处理下一笔付款时，订阅具有 NextPaymentDate；当向客户发送电子邮件提醒时，则具有 NextReminderDate

  • 订阅有一个项目，此项目在处理付款时存储并更新（平均项目大小约为 1KB，吞吐量取决于账户和订阅的数量）

  • 付款处理器还将创建收据作为此过程的一部分，该收据存储在表中，并通过使用 TTL 属性设置为在一段时间后过期

定期付款实体关系图

这是我们将为定期付款系统架构设计使用的实体关系图（ERD）。

定期付款系统 ERD 显示实体：Account、Subscription 和 Receipt。

定期付款系统访问模式

这些是我们将为定期付款系统架构设计考虑的访问模式。

  1. createSubscription

  2. createReceipt

  3. updateSubscription

  4. getDueRemindersByDate

  5. getDuePaymentsByDate

  6. getSubscriptionsByAccount

  7. getReceiptsByAccount

定期付款架构设计

通用名称 PK 和 SK 用于键属性，以允许在同一个表中存储不同类型的实体，例如账户、订阅和收款实体。用户首先创建订阅，即用户同意在每个月的同一天支付一定金额以换取产品。他们可以选择在一个月的哪一天处理付款。在处理付款之前，还会发送提醒。该应用程序的工作原理是每天运行两个批处理任务：一个批处理任务发送当天到期的提醒，另一个批处理任务处理当天到期的任何付款。

步骤 1：解决访问模式 1 (createSubscription)

访问模式 1（createSubscription）用于最初创建订阅，并设置详细信息，包括 SKU、NextPaymentDate、NextReminderDate 和 PaymentDetails。此步骤仅显示一个账户（具有一个订阅）的表状态。项目集合中可能有多个订阅，因此这是一种一对多关系。

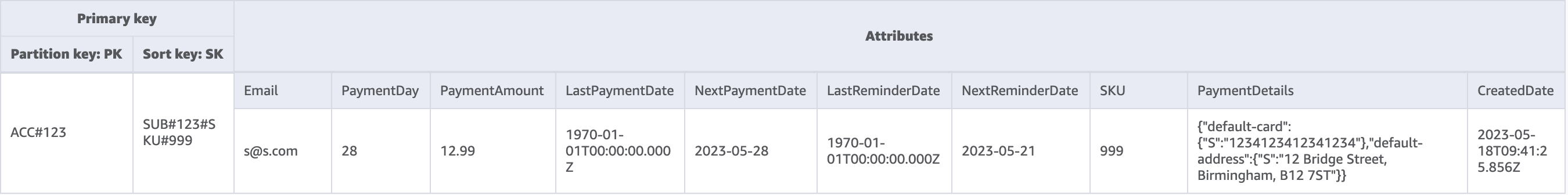

这一表设计显示账户的订阅详细信息。

步骤 2：解决访问模式 2（createReceipt）和 3（updateSubscription)

访问模式 2（createReceipt）用于创建收据项目。每月处理付款后，付款处理器会将收据写回基表。项目集合中可能有多张收据，因此这是一对多关系。付款处理器还将更新订阅项目 [访问模式 3（updateSubscription)]，以针对下个月的 NextReminderDate 或 NextPaymentDate 进行更新。

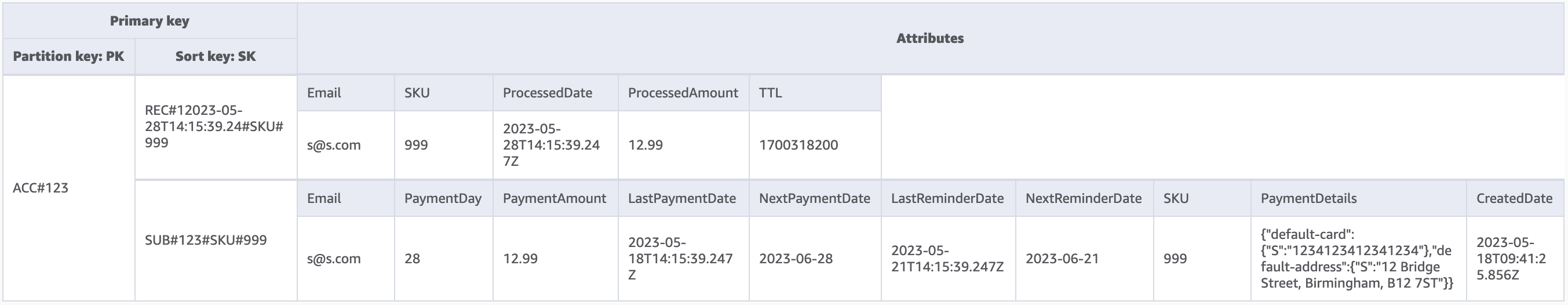

收据详细信息和订阅项目更新，来显示下一个订阅提醒日期。

步骤 3：解决访问模式 4（getDueRemindersByDate）

该应用程序会分批处理当天的付款提醒。因此，应用程序需要在不同的维度上访问订阅：日期而不是账户。这是全局二级索引（GSI）的一个很好的使用场景。在此步骤中，我们添加索引 GSI-1，它使用 NextReminderDate 作为 GSI 分区键。我们不需要复制所有项目。此 GSI 是一个稀疏索引，并且未复制收据项目。我们也不需要投影所有属性 — 我们只需要包含属性的子集。下图显示了 GSI-1 的架构，它提供了应用程序发送提醒电子邮件所需的信息。

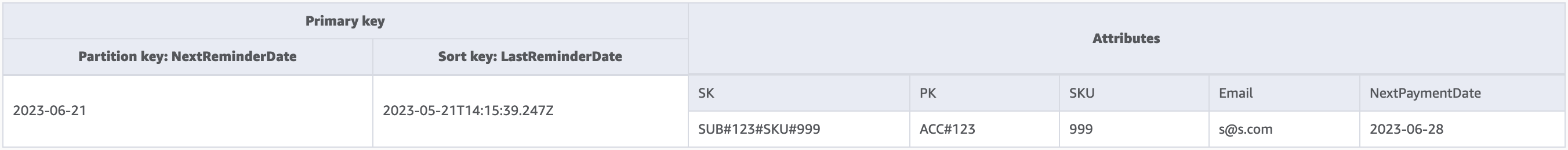

此 GSI-1 架构包含电子邮件地址等详细信息，应用程序需要这些信息来发送提醒电子邮件。

步骤 4：解决访问模式 5（getDuePaymentsByDate）

该应用程序以与对待提醒相同的方式批处理当天的付款。我们在此步骤中添加 GSI-2，它使用 NextPaymentDate 作为 GSI 分区键。我们不需要复制所有项目。此 GSI 是一个稀疏索引，因为未复制收据项目。下图显示了 GSI-2 的架构。

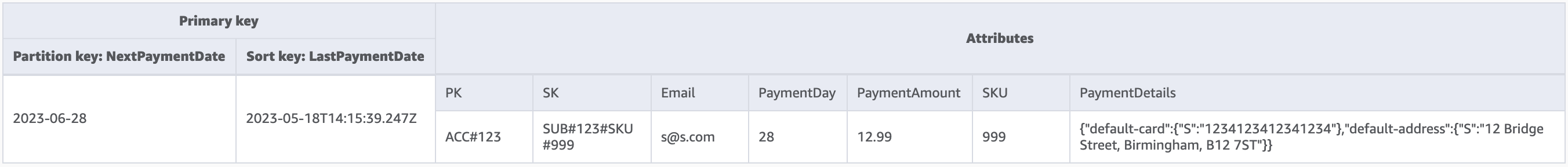

此 GSI-2 架构包含处理付款的详细信息。NextPaymentDate 是 GSI-2 的分区键。

步骤 5：解决访问模式 6（getSubscriptionsByAccount）和 7（getReceiptsByAccount）

应用程序可以通过对以账户标识符（PK）为目标的基表使用查询来检索账户的所有订阅，并使用范围运算符来获取 SK 以“SUB#”开头的所有项目。应用程序还可以使用相同的查询结构来检索所有收据，方法是使用范围运算符来获取其中 SK 以“REC#”开头的所有收据。这使我们能够满足访问模式 6（getSubscriptionsByAccount）和 7（getReceiptsByAccount）的要求。应用程序使用这些访问模式，因此，用户可以查看他们当前的订阅和过去六个月的收据。在此步骤中，表架构没有发生任何变化，我们可以在下面看到我们如何仅将访问模式 6（getSubscriptionsByAccount）中的订阅项目作为目标。

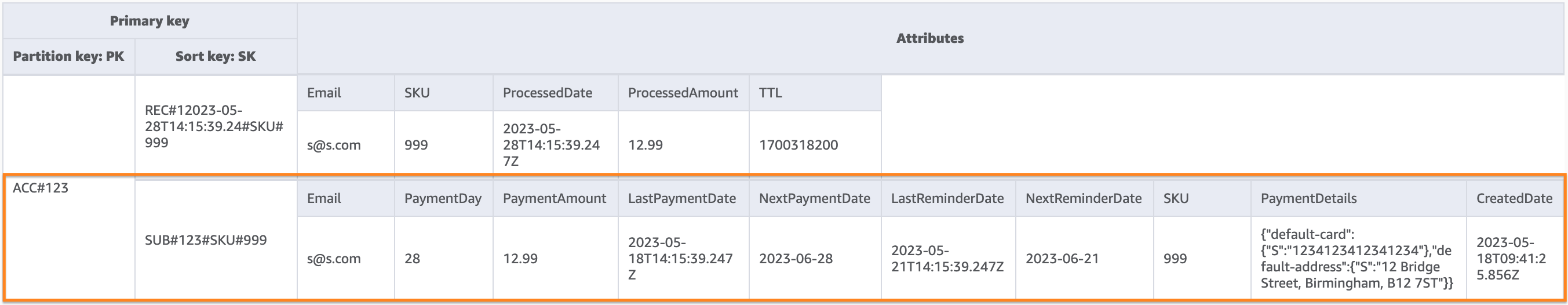

对基表执行查询操作的结果。它显示特定账户的订阅。

下表总结了所有访问模式以及架构设计如何解决访问模式：

访问模式 基表/GSI/LSI 操作 分区键值 排序键值
createSubscription 基表 PutItem ACC#account_id SUB#<SUBID>#SKU<SKUID>
createReceipt 基表 PutItem ACC#account_id REC#<RecieptDate>#SKU<SKUID>
updateSubscription 基表 UpdateItem ACC#account_id SUB#<SUBID>#SKU<SKUID>
getDueRemindersByDate GSI-1 查询 <NextReminderDate>
getDuePaymentsByDate GSI-2 查询 <NextPaymentDate>
getSubscriptionsByAccount 基表 Query ACC#account_id SK begins_with “SUB#”
getReceiptsByAccount 基表 Query ACC#account_id SK begins_with “REC#”

定期付款最终架构

这是最终的架构设计。要以 JSON 文件格式下载此架构设计，请参阅 GitHub 上的 DynamoDB 示例。

基表

此基表设计显示账户信息及其订阅和收据详细信息。

GSI-1

此 GSI-1 架构包含订阅详细信息，例如电子邮件地址和 NextPaymentDate。

GSI-2

此 GSI-2 架构包含付款详细信息，例如 PaymentAmount 和 PaymentDay。

在此架构设计中使用 NoSQL Workbench

若要进一步探索和编辑新项目，您可以将此最终架构导入到 NoSQL Workbench，这是一款为 DynamoDB 提供数据建模、数据可视化和查询开发功能的可视化工具。请按照以下步骤开始使用：

  1. 下载 NoSQL Workbench。有关更多信息，请参阅 下载 NoSQL Workbench for DynamoDB。

  2. 下载上面列出的 JSON 架构文件，该文件已经采用 NoSQL Workbench 模型格式。

  3. 将 JSON 架构文件导入到 NoSQL Workbench。有关更多信息，请参阅 导入现有数据模型。

  4. 导入到 NOSQL Workbench 后，您便可编辑数据模型。有关更多信息，请参阅 编辑现有数据模型。

  5. 要将数据模型可视化、添加样本数据或从 CSV 文件导入样本数据，请使用 NoSQL Workbench 的数据可视化工具功能。
